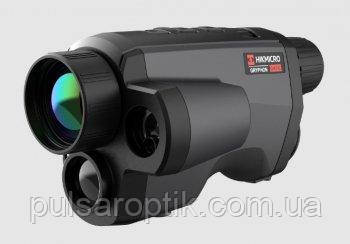

Тепловізор HikMicro GRYPHON GH35L LRF

Тепловізійний монокуляр HM-TS23-35QG/WLV-GH35L оснащений цифровою камерою 1/2” Progressive Scan на чутливому CMOS сенсорі HD якості та тепловізійним сенсором на оновлених FPA матрицях Vox 384х288 pix. @ 12 µm (NETD) <35 мК. Діапазон оптичного збільшення – один із найбільших у серії Грифон. Початковий рівень становить 3,35 х, доступний також цифровий зум від 1 до 8х. Максимальна кратність, яку може видати пристрій, дорівнює 26,8х. З такими можливостями стають доступні найдрібніші подробиці як самого об'єкта, так і елементів навколишнього оточення. HikMicro Gryphon GH35L LRF відгуки від мисливців отримав лише позитивні. Всепогодна тепловізійна оптика дозволяє побачити звіра в умовах, де не впораються будь-які інші, навіть просунуті цифрові прилади. До послуг користувачів кілька режимів роботи, набір палітри кольорів і цілий ряд передових обробників зображення. Все побачене можна записати на відео та згодом поділитися з друзями та колегами по цеху у соціальних мережах.

Характеристики HikMicro Griphon GH35L LRF

• Приймач теплового випромінювання 384 х 288 pix. @ 12 µm (NETD <35 mK);
• Тип матриць - FPA VOx (оксид ванадію), пр-ва HikMicro TechnologyТМ;
• Температурна чутливість (NETD) < 35мК;
• Частота оновлення кадрів тепловізора – 50 Гц;
• Цифрова камера 1/2” Progressive Scan CMOS 1960х1280 рх;
• Чутливість в діапазоні від 400 до 1000 nm – 0.001 Lux @ F1.0;
• Германієвий об'єктив F35/1.0 із фокусуванням від 2 м;
• Оптичне збільшення 3,35, цифровий зум: х1, х2, х4, х8;
• Поле зору, градусів/м на 100м - 7,5 ° × 5,7 ° / 13,1 х 10;
• Дальність виявлення теплоконтрастних цілей - 1800 м;
• Кольоровий повнорозмірний дисплей OLED (0.39-inch) 1024x768 пікс;
• Колірні палітри відображення (White Hot, Black Hot, Red Hot, Fusion, Visible, Image Fusion);
• Режими покращення якості зображення DDE, AGC, 3D DNR;
• Опція відстеження максимальної температури;
• Вбудований фото відеорекордер 16 Гб внутрішньої пам'яті; відеовихід CVBS;
• Wi-Fi модуль, додаток "T-Vision" в App Store (iOS) та Google Play TM (Android);
• Вбудований лазерний далекомір до 600 м-код, довжина хвилі 905 nm, похибка ±1м;
• Міцний пластиковий корпус, клас вологозахисту IEC 60529 - IP67;
• Система живлення – Li-ion акумулятор, час автономної роботи 4,5 годин;
• Можливість підключення зовнішнього джерела живлення Micro-USB, Type-C;
• Діапазон робочих температур: від -30 до +55 ° С;
• Артикул виробника HM-TS23-35QG/WLV-GH35L;
• Вага 0,48 кг.

Дальність виявлення 1800 м

Дальності виявлення монодиви Хікмікро Грифон GRYPHON GH35L LRF можуть позаздрити ТОП-ові моделі преміального сегмента. Максимальна дистанція, на якій можна розглянути цілі типу: олень, лось, кабан, ведмідь дорівнює 1800 метрам. Це повністю закриває можливий спектр завдань для будь-якого типу полювання, включаючи гірську. Інноваційні сенсори VOx 384 х 288 pix. @ 12 µm (NETD <35 mK) і кристальна Німецька оптика з ідеальною геометрією лінз дозволили досягти таких значних результатів. Можна не тільки виявити звіра, а й безпомилково визначити його трофейність.

Кольорові палітри та режими відображення

Великий вибір колірних схем відображення HikMicro Gryphon GH35L LRF дозволить підібрати оптимальні параметри в залежності від типів цілей, завдань і умов, в яких проводяться спостереження.

Доступні такі колірні панелі та режими:

• White Hot (Гарячий білий);
• Black Hot (Гарячий чорний);
• Red Hot (Гарячий червоний);
• Fusion (Кольоровий);
• Режим Visible (Злиття);

Режим Image Fusion (Поєднання цифрового зображення та теплової сигнатури).
Палітри "White Hot", "Black Hot" та "Red Hot", з гарячими відтінками контрастних кольорів, найбільш оптимальні для пошуку об'єктів на далеких відстанях в умовах поганої видимості. Об'єкти добре помітні на холодному фоні рівнинних територій, лісових масивів, схилів гір та пагорбів.

Палітра «Fusion» - кольорове рішення з теплими тонами рекомендоване для ближніх дистанцій, найбільш оптимальне для ідентифікації та тривалих спостережень. Глибина відтінків кольорів сигналізує про градієнт температури на поверхні.

Режим злиття – «Visible» виводить на одне зображення гаму кольорів, які відповідають за свій діапазон. Для спостереження доступні: білий, жовтий, червоний, рожевий та пурпуровий кольори. Найбільш ефективний при спостереженні на близьких дистанціях.

Режим "Image Fusion" забезпечує злиття зображень цифрової та тепловізійної камери. Це особливість серії Хікмікро Гріфон. Теплова сигнатура у напівпрозорому виконанні накладається на реальну картинку з оптичного каналу. У результаті виходить контрастне інформативне зображення з максимальним рівнем деталізації.

Цифрова камера

Захоплення зображення в оптичному діапазоні в режимі реального часу забезпечується цифровою камерою 1/2” Progressive Scan, у якій чутливим елементом виступає CMOS матриця розміром 1920 × 1080 рх. Сенсор з чутливістю 0.001 Lux, найбільш оптимальний у широкому діапазоні ІЧ-випромінювання від 400 до 1000 nm, що дозволяє отримувати якісну картинку при низькому рівні освітленості, наприклад, у сутінках. Користувачі можуть переглядати відео з цифрової та тепловізійної камери як окремо, так і в суміщеному форматі.

Тепловізійний блок

В основі тепловізійного модуля лежать матриці фокальної площини FPA розміром 384x288 pix, виконані за технологіями 12 мкм з оксиду Ванадію VOx. Поріг температурної чутливості NETD (Noise Equivalent Temperature Difference) <35 мК. Застосування високотехнологічних комплектуючих та нових рішень дозволяє досягти контрастного та якісного зображення віддалених об'єктів при спостереженні у повній темряві, при атмосферних перешкодах у вигляді туману або задимлення території. Спектральний діапазон чутливості 8 до 14 μм оптимальний для проходження сигналу, так як земна атмосфера в довгохвильовому спектрі LWIR (Long-wavelength infrared) є повністю прозорою. Частота роботи модуля 50 Гц дозволяє з комфортом спостерігати за цілями, що рухаються, і динамічними сценами.

Функции улучшения качества изображения

Розробники тепловізійних камер HikMicro Gryphon впровадили цілий ряд цифрових обробників, заснованих на патентованих алгоритмах роботи із зображеннями. В результаті запровадження якість підсумкової картинки підвищилася на порядок у порівнянні з попередніми серіями.

Доступні такі функції:

• AGC (Auto Gain Control) - вирівнювання динамічного діапазону, за рахунок зниження загальної кількості шумів підвищило різкість і загальний контраст елементів, зросла деталізація.
• DDE (Digital Detail Enhancement) - технологія цифрового промальовування деталей. Алгоритми додають відсутні фрагменти, підвищуючи контраст самого об'єкта та елементів навколишнього оточення.
• 3D DNR (3D Digital Noise Reduction) - програмна опція цифрового поліпшення заснована на заміні неякісних фрагментів картинок на більш чіткі варіанти з попередніх кадрів.

Потужна оптика

Монокуляр HikMicro Gryphon GH35L LRF оснащений германієвим об'єктивом F35/f1.0 з ручним фокусуванням від 2 м до нескінченності. Спостерігачі мають діапазон оптичного збільшення від 3,35 до 26,8х. Зміна кратності може проводитися плавно та з кроком х1, х2, х4 та х8. Кут поля зору об'єктива 7,5 ° × 5,7 ° дозволяє бачити область простору на відстані 100 метрів розміром 13,1 х 10 м при мінімальній кратності. Передня лінза об'єктива виготовлена з германію (32Ge).

Лазерний далекомір

Тепловізор Gryphon GH35L LRF оснащений інтегрованим лазерним далекоміром з дистанцією вимірювань до 600 метрів. Відстань до об'єкта відображається на головному екрані у полі зору. Далекомір працює в режимі безперервного сканування. Клас лазерної безпеки 1. Довжина хвилі 905 nm (невидимий діапазон), похибка вимірювання ± 1м.

Повнокольоровий дисплей OLED

В окулярному блоці вбудований OLED мікродисплей (0.39 inch) роздільною здатністю 1024x768 пікс. У режимі реального часу є повнорозмірне кольорове зображення з високим рівнем контрасту та насиченості. Мікродисплей від SONY адаптований до умов мінусових температур і може експлуатуватися при морозах аж до – 30 °С. Яскравість світіння регулюється (5 рівнів). Діоптрійне коригування (± 3,5 дптр) дозволить адаптувати картинку для людей з дисфункцією зору. Винос вихідної зіниці на 14 мм дозволяє вести спостереження, не прикладаючись впритул до окуляра.

Мобільний додаток T-Vision

Тепловізійний монокуляр Хікмікро Грифон GH35L LRF підтримує спільну роботу з будь-якими iOS та Android пристроями, на які попередньо необхідно встановити фірмовий мобільний додаток «T-Vision». Потрапити в популярні сервіси програм App Store (iOS) і Google Play TM (Android), можна просто відсканувавши відповідний Qr-код. Після встановлення можна обмінюватися файлами, змінювати налаштування, переглядати відео на екрані свого гаджета та багато іншого.

Вбудований фото-відеорекордер.

Наявність відеорекордера розширює функціонал Gryphon GH35L LRF. Можна не тільки стежити за тим, що відбувається, а й робити якісні фото записувати відео моментів успішних спостережень за світом живої природи. Медіа файли зберігаються на внутрішньому носії об'ємом 16 Гб. Місткості достатньо для 10 годин відео та близько десятка тисяч фото. Дані зберігаються у звичних форматах: .mp4 для відео та .jpg для фотографій. Забрати файли можна декількома способами: за протоколом Wi-Fi або за допомогою кабелю з інтерфейсом USB Type-C (є в комплекті). Модуль Wi-Fi забезпечує пару та спільну роботу з цифровими пристроями, прилад може функціонувати в режимі «точка доступу», транслюючи потокове відео одночасно для 5-ти пристроїв. Стежити за тим, що відбувається на екранах своїх гаджетів, можуть відразу кілька людей.

Міцний пластиковий корпус вологозахист IP67

Корпуси приладів серії Gryphon GH35L LRF виготовлені із надміцного пластику. Клас захищеності, згідно з міжнародною системою стандартів IEC 60529 - IP67, свідчить про готовність до роботи навіть у найекстремальніших умовах. Використовувати монокуляр можна під інтенсивними атмосферними опадами. Оптика впорається з падінням на твердий ґрунт та випадковими ударами про гілки дерев або амуніцію. Діапазон робочих температур від -30 до +55 ° С добре вписується у кліматичні умови України. На освоєння тонкощами управління піде лише кілька хвилин.

живлення

Живлення тепловізійного монокуляра забезпечує батарея типорозміру 18650, повного заряду якої вистачить на 4,5 години безперервної роботи. Допускається робота від зовнішнього живлення із інтерфейсом USB Type-C (Powerbank). Напруга живлення 5 V DC, струм споживання 2 A потужність 1,5 Вт. Зміна джерела, що сів, може бути проведена в польових умовах.

Комплект поставки:

Тепловізійний монокуляр HikMicro Gryphon GH35L LRF;
Акумуляторна батарея 18650;
USB кабель тип;

Зарядний пристрій;
Серветка для чищення оптики;
Інструкція з експлуатації;
Гарантійний талон.
